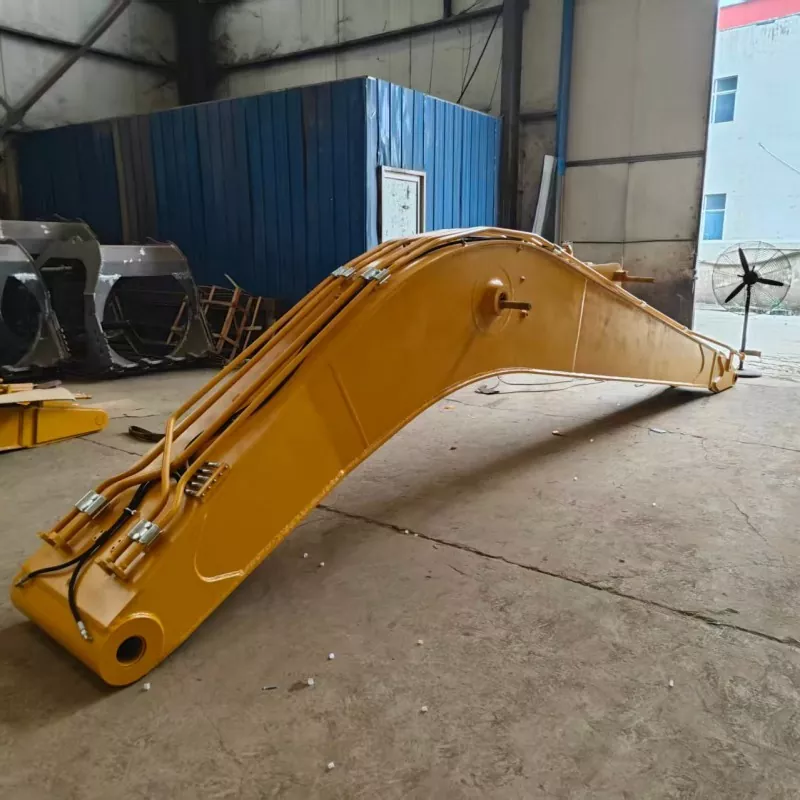

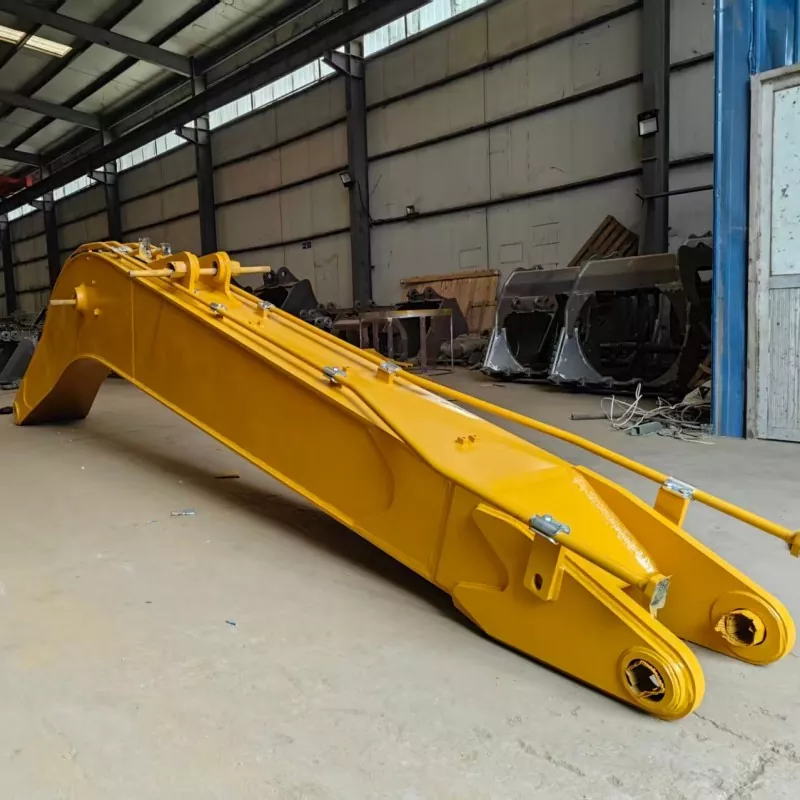

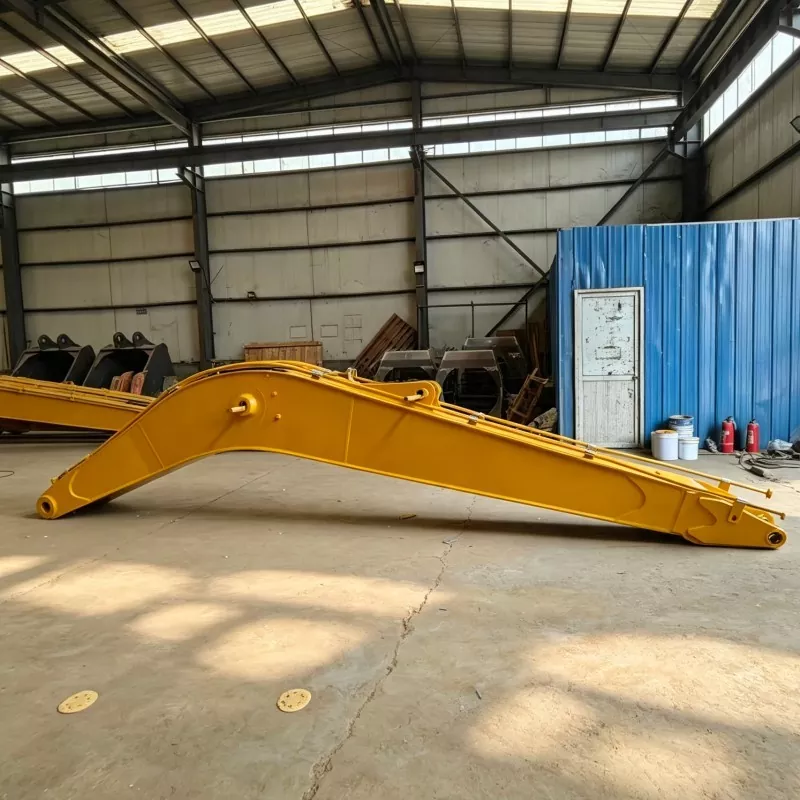

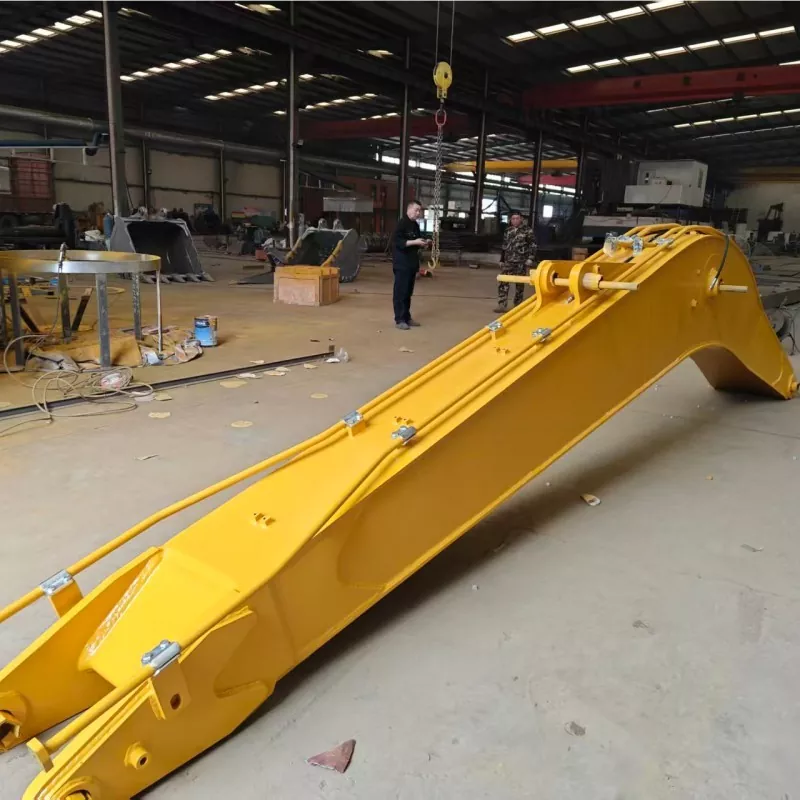

Hosszú kinyúlású kotrókar a ZX200-hoz

A XINGCHUANG személyre szabott, hosszú hatótávolságú kotró-tartozékokat gyárt vállalkozók, felszerelés-kölcsönző cégek és építőipari gépek forgalmazói számára. A ZX200-hoz készült hosszú kinyúlású kotrókarhoz tervezték, ez a kiterjesztett tartozék segít a kezelőknek a géptől távolabbra nyúlni, és mélyebb vagy távolabbi munkaterületekhez jutni a megfelelő ásási alkalmazások során.

Több szabványos hosszopcióban kapható, a kívánt ásási sugár, munkamélység, anyagviszonyok és gépspecifikációk szerint konfigurálható. A gyártás előtt a XINGCHUANG áttekintheti a kotrógép modelljét, a csatlakozási méreteket, a hidraulikus elrendezést és a tervezett munkát, hogy segítsen a vásárlóknak kiválasztani a projekt követelményeinek megfelelő konfigurációt.

A kar szerkezete NM400 kopásálló acélt használ, a fő testhez előírtak szerint, megerősített szakaszokkal a legfontosabb teherviselő területeken. CNC-megmunkálású tűlyukak, ellenőrzött hegesztési eljárások és védőbevonat-rendszer szolgálja a szerkezeti konzisztenciát és a kültéri szolgáltatást. A tényleges teljesítmény és élettartam a kiválasztott konfigurációtól, az üzemeltetési feltételektől, a karbantartási gyakorlattól és a kotrógép gyártójának működési korlátainak való megfeleléstől függ.

Műszaki előírások

A fenti ábrák referencia specifikációk. A tényleges munkatartományt, a rögzítőelem súlyát, az emelőképességet és a kompatibilitást a végső tervvel és a kotrógép modellspecifikus üzemi adataival kell megerősíteni. A hosszabb toldalék megváltoztatja a gép működési burkolatát és terhelési jellemzőit, ezért nem szabad csak hossz alapján kiválasztani.

Válassza ki a munka hosszát

A kiterjesztett kar kiválasztása a munkaterülettel kezdődik, nem pedig a leghosszabb elérhető opcióval. A vásárlóknak meg kell határozniuk a gép tervezett helyzetéből a kívánt hatótávolságot, a feltárás mélységét, a környező partok magasságát, valamint a kotrógép és a kezelt anyag közötti távolságot. A munkasugarat és a mélységet ezután össze kell hasonlítani a javasolt rögzítési geometriával.

Mérsékelt hatótávolságú projekteknél a 12 m-es konfiguráció, míg a hosszabb munkateret igénylő alkalmazásoknál a 14 m-es, 15 m-es és 17 m-es változatok értékelhetők. Ezek kiválasztási kiindulópontok, nem általános ajánlások. A talajviszonyok, az anyagsűrűség, a kanál mérete, a hidraulikus teljesítmény és a gép stabilitása egyaránt befolyásolja a megfelelő konfigurációt.

A XINGCHUANG a megadott 10–19 m-es tartományon belül át tudja tekinteni az egyéni hosszigényeket. A megrendelés visszaigazolása előtt adja meg a kotrógép pontos modelljét és sorozat- vagy konfigurációs adatait, a szükséges ásási mélységet és vízszintes sugarat, valamint a tervezett kanál vagy egyéb végfelszerelést. A mérnöki felülvizsgálatnak ellenőriznie kell a gép megengedett tartozéksúlyát és működési határait is.

Az élettartamot befolyásoló szerkezeti részletek

Erősítés a nagy igénybevételnek kitett területeken

A kinyújtott kar működés közben hajlító erőknek és ismétlődő terheléseknek van kitéve. A főlemezt, az oldallemezeket és a merevítő bordákat összehangolt szerkezetként kell kialakítani. A XINGCHUANG NM400 kopásálló acélt ír elő a kartesthez és a kulcsfontosságú teherviselő területek megerősítéséhez. A lemezvastagság önmagában azonban nem határozza meg a szerkezeti kapacitást; a geometriát, a hegesztés minőségét, az anyag nyomon követhetőségét és a tervezett munkaterhelést is figyelembe kell venni.

Ellenőrzött hegesztés és stresszkezelés

A hegesztési varrat konzisztenciája fontos az ismétlődő ásási és lengési ciklusoknak kitett alkatrészeknél. A mellékelt gyártási folyamat robothegesztést és hőkezelést ír le a varrat minőségének és a maradék feszültség szabályozásának elősegítése érdekében. Az igényes projektekkel rendelkező vásárlók a megrendelés visszaigazolásakor kérhetik a rendelkezésre álló hegesztési ellenőrzési jegyzőkönyveket, anyaginformációkat és a vonatkozó gyári minőségi dokumentumokat.

Pontos csapok és perselyek igazítása

A tűs csatlakozások átadják a terhelést a kar és a csatlakoztatott alkatrészek között. A CNC fúrás segít megőrizni a csapfuratok igazítását, és csökkenti az egyenetlen érintkezést, ha az alkatrészek megfelelően illeszkednek. A telepítés és karbantartás során a vásárlóknak ellenőrizniük kell a csapok illeszkedését, a persely állapotát, a kenést és a rendellenes hézag jeleit is.

Védelem a kültéri expozíció ellen

A megadott felületkezelési eljárás magában foglalja a homokfúvást, a rozsdamentes alapozót és a műszaki festést. Ez a bevonatrendszer segít megvédeni a kitett acélt a kültéri munka során, beleértve a nedves környezetben végzett munkát is. Sós vagy tartósan nedves körülmények között a rendszeres tisztítás és ellenőrzés továbbra is fontos, mert a bevonat sérülése és a beszorult nedvesség korrózióhoz vezethet.

Párosítsa a mellékletet a webhely feltételeivel

A különböző ásatási projektek eltérő követelményeket támasztanak a karral szemben. Az anyag, a munkapozíció és a környező környezet áttekintése segít a vásárlóknak elkerülni, hogy túl hosszú, túl nehéz vagy a tervezett feladatra alkalmatlan tartozékot válasszanak.

Folyó és tavak kotrása

A megnövelt hatótávolság segíthet hozzáférni az üledékhez a partról vagy más megfelelő működési helyről, ami potenciálisan csökkenti a gép gyakori áthelyezésének szükségességét. Használat előtt mérje fel a vízmélységet, a part stabilitását, az üledékviszonyokat, a kanál kiválasztását és a kotrógép megengedett munkatartományát. A nagy hatótávolságú melléklet nem helyettesíti a helyspecifikus stabilitásértékelést.

Víztározók és csatornák karbantartása

A csatornatisztítás és a tározó karbantartása megkövetelheti, hogy a kotrógép túlnyúljon a töltés szélén, vagy megkerülje a korlátozott hozzáférésű területeket. A rögzítési hosszt úgy kell megválasztani, hogy megfeleljen a kotrási profilnak és a gép helyzetének, különös tekintettel a talaj teherbírására és a biztonságos működési burkolatra.

Út menti lejtőformálás

A meghosszabbított kar támogatja a vágási munkákat olyan lejtőkön vagy töltéseken, ahol a célterület a szabványos konfiguráció hatókörén kívül esik. A vevőknek meg kell határozniuk a szükséges munkamagasságot, dőlésszöget és befejezési követelményeket, hogy a javasolt beállítást ellenőrizni lehessen az irányíthatóság és a stabilitás szempontjából.

Önkormányzati és általános földmunkák

A kiválasztott önkormányzati projekteknél, tóbővítési és földmunka feladatoknál a megfelelő konfiguráció függ az anyag típusától, az ásási mélységtől, a kanál kapacitásától és a ciklusigényektől. A sűrű anyagokkal végzett nagy teherbírású feltárás a könnyű kotrástól vagy a lejtős kikészítéstől eltérő rögzítési kialakítást igényelhet.

Projekt Referenciák

Thaiföld folyó felújítási projekt – mélyebb ásatás

Egy thaiföldi vízügyi vállalkozó 6 darab hosszú kinyúlású exkavátorkart vásárolt a ZX200-hoz városi folyó felújítási munkákhoz. Az eredeti szabványos kar csak körülbelül 6,2 méteres ásási mélységet tudott elérni, ami korlátozta az építkezés hatékonyságát a mélyvízi területeken.

A testre szabott hosszú kinyúlású kar alkalmazása után a feltárási mélység körülbelül 9,8 méterrel nőtt. A projekt mintegy 35%-kal csökkentette a teljes építési időt, és elkerülte a további ideiglenes üzemi platformok szükségességét.

Peru önkormányzati útprojektje – lejtővágás

Egy perui önkormányzati utak rézsű-alakító projektjében az építőcsapat a ZX200 hosszú kinyúlású exkavátorkarját használta a magas helyzetű és nagy távolságú vágási műveletek elvégzéséhez. A kibővített munkatartomány csökkentette a kiegészítő emelőberendezésektől való függést, és csökkentette a további munkaerőköltségeket.

Hazai tókotrás projekt – 17 m Konfiguráció

Egy hazai tavi hordaléktisztítási projekthez személyre szabott, 17 méteres szuperhosszú változatot biztosítottunk a nagy területű kotrási műveletekhez. Szállítás előtt minden termék 24 órás folyamatos terhelési tesztet végzett a szerkezeti stabilitás és a működési megbízhatóság ellenőrzésére.

A fenti esetek a jelentett projekteredményeket írják le. A tényleges eredmények a helyszín körülményeitől, a gép konfigurációjától, a kezelői gyakorlattól és a projektmenedzsmenttől függően változnak. A vevők egy hasonló pályázat elbírálásakor kérhetnek elérhető projektreferenciákat és ellenőrzési dokumentációt.

Mit kell ellenőrizni rendelés előtt

A kompatibilitási problémák csökkentése és a szükségtelen módosítások elkerülése érdekében a vásárlóknak az alábbi információkat kell elkészíteniük, mielőtt árajánlatot kérnének:

A gép azonosítása:Pontos kotrómodell, sorozat, év vagy sorozat adatai, ha elérhetők, és a meglévő tartozék konfiguráció.

Működési követelmények:A cél elérése, az ásási mélység, a helyszín magassága, az anyag típusa, a kanál méretei és a főbb feladatok, amelyeket a tartozék ellát.

Csatlakozás részletei:A csap átmérője, a csapközép távolsága, a rögzítési szélesség, a hengercsatlakozási méretek, a hidraulikus tömlő követelmények és a csatlakozás elrendezése.

Rendelési hatókör:Szükséges karhossz, mellékelt csapok és tömlők, henger és kanál csatlakozási követelmények, felület színe, csomagolás és rendeltetési kikötő vagy szállítási hely.

Ha elérhető, küldjön fényképeket a meglévő gém- és rúdcsatlakozásokról, a gép azonosító táblájáról, a vonatkozó méretekről és a javasolt munkaterületről. Ezek az adatok segítenek a gyártónak a konfiguráció értékelésében, mielőtt végleges rajzokat vagy árajánlatot adna ki.

Ellenőrzés, tanúsítás és támogatás

A XINGCHUANG kotrógép-tartozékok gyártását és exporttámogatást nyújt építőipari cégek, berendezések forgalmazói és bérbeadó flottái számára. A megrendeléstől és az egyeztetett ellenőrzési körtől függően a vevők a szállítás előtt kérhetnek rendelkezésre álló anyagnyilvántartást, gyártási fényképeket, ellenőrzési információkat és terhelési vizsgálati dokumentációt.

A cég kijelenti, hogy rendelkezik ISO 9001, CE és SGS-hez kapcsolódó tanúsítvánnyal vagy minősítéssel. A vásárlóknak meg kell erősíteniük a tanúsítvány pontos tulajdonosát, hatályát, érvényességét és az adott csatolási és rendeltetési piacra való alkalmazhatóságát. A CE-követelmények a termék besorolásától és az alkalmazandó jogszabályoktól függenek, míg az SGS inkább tesztelési, ellenőrzési vagy tanúsítási szolgáltatásokra hivatkozhat, nem pedig egyetlen univerzális termékjóváhagyásra. Vásárlás előtt kérje a vonatkozó dokumentumokat ellenőrzés céljából.

A szerkezeti rögzítések esetében a vizsgálati követelményeket a gyártás előtt meg kell állapodni. Minden terhelési vizsgálatot, vizsgálati módszert vagy elfogadási kritériumot egyértelműen dokumentálni kell, hogy a vevő megértse, mit és milyen feltételek mellett teszteltek.

Gyakran Ismételt Kérdések

Hogyan erősíthetem meg, hogy a tartozék illeszkedik a ZX200-amhoz?

Adja meg a gép pontos verzióját és a csatlakozási méreteket. Bár a felsorolt ​​konfigurációk a ZX200-as kotrógépeket célozzák meg, a beépítési méretek, a hidraulikus csatlakozások és az összekötő elrendezések eltérőek lehetnek. A kompatibilitást gyártás előtt meg kell erősíteni a tényleges géppel.

A hosszabb kar mindig jobb termelékenységet biztosít?

Nem. A hosszabb kar növelheti a hatótávolságot és a munkamélységet, de megváltoztatja a gép terhelési jellemzőit is, és befolyásolhatja az ásási erőt, a ciklusidőt és a stabilitást. A legjobb hosszúság az, amely megfelel a projekt követelményeinek a kotrógép jóváhagyott működési határain belül.

Használhatom ugyanazt a kanalat, mint a normál kotrókarom?

Ez függ a rögzítés kialakításától, a kanál súlyától, a csapok méretétől és a függesztőkar geometriájától. Ossza meg a meglévő kanál-specifikációkat, hogy a gyártó ellenőrizhesse, hogy megtartható-e, vagy szükség van-e kompatibilis kanál- vagy összekötő egységre.

Mit kell ellenőrizni a telepítés után?

Kövesse a gépre és a tartozékokra vonatkozó utasításokat a csapok reteszelésének, kenésének, hidraulikus csatlakozásainak, a tömlők elvezetésének, az interferenciának és a működési tartományon belüli mozgásának ellenőrzéséhez. Az első üzembe helyezést megfelelő ellenőrzési eljárás mellett és a meghatározott határokon belül kell elvégezni.

Szállíthat rajzokat és ellenőrzési jegyzőkönyveket a szállítás előtt?

A rendelkezésre álló rajzok, gyártási képek, ellenőrzési jegyzőkönyvek és egyeztetett vizsgálati dokumentáció a megrendelés visszaigazolása során megbeszélhető. A gyártás megkezdése előtt adja meg a beszerzési jóváhagyáshoz, az importfolyamathoz vagy a projekt átadásához szükséges dokumentumokat.

Mire vonatkozik a megadott garancia?

A mellékelt feltételek 12 hónapos gyári garanciát adnak a hegesztett szerkezeti alkatrészekre, míg a csapok, hüvelyek és tömítések normál fogyóeszköznek minősülnek. Megrendelés előtt erősítse meg az adásvételi szerződésben a végső jótállási feltételeket, a kizárásokat, a kezdő dátumot és a reklamációs eljárást.

Egyedi gyártás az Ön ásatási projektjéhez

A XINGCHUANG testreszabott rögzítési konfigurációkat támogat az építőipari vállalkozók, a berendezések bérbeadói és a gépalkatrész-forgalmazók számára. Az opciók között szerepelhet a karhossz, a felület színe és a kompatibilis tartozékok, a műszaki felülvizsgálattól és a gépkompatibilitástól függően.

Ha projektspecifikus ajánlást és árajánlatot szeretne kapni, küldje el a kotrógép modelljét, a szükséges munkatartományt, a csatlakozási méreteket, az alkalmazás részleteit és a célpiacot. A XINGCHUANG ezután áttekintheti a kért konfigurációt, megerősítheti a rendelkezésre álló szállítási terjedelmet, és megbeszélheti a gyártást, az ellenőrzést, a csomagolást és a szállítási intézkedéseket.
