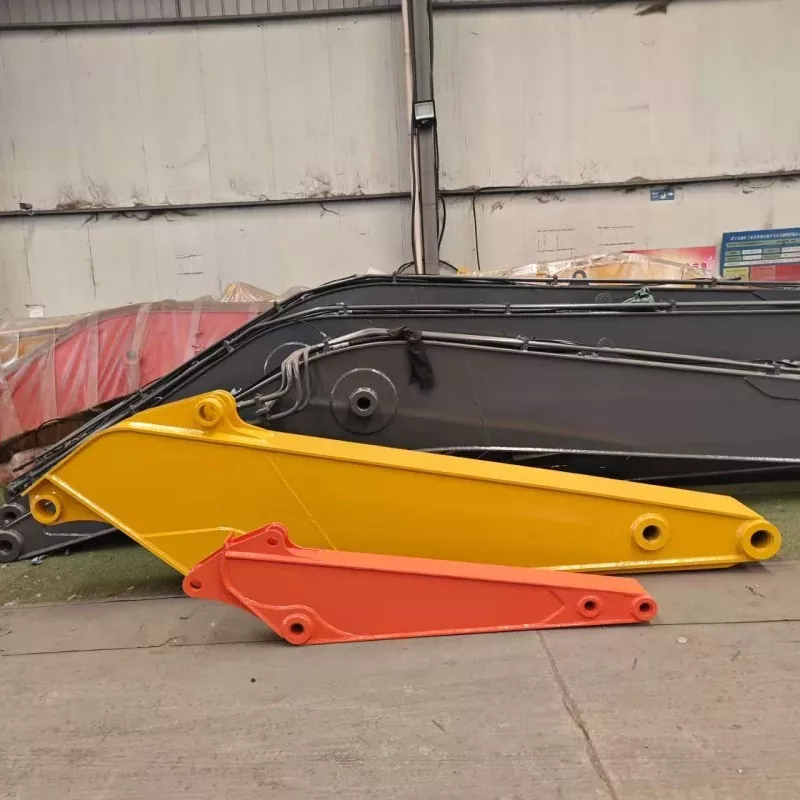

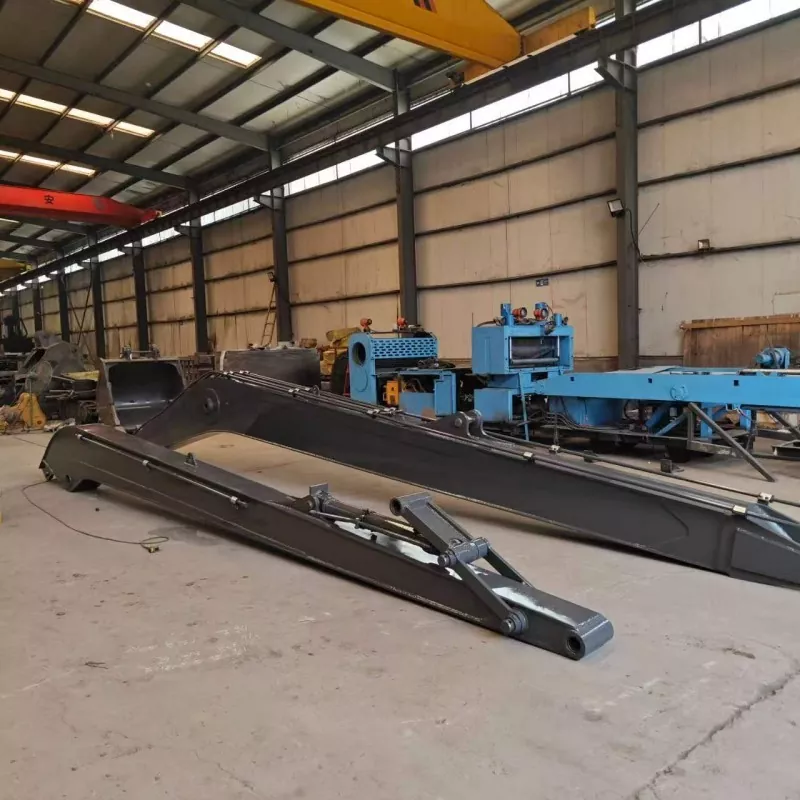

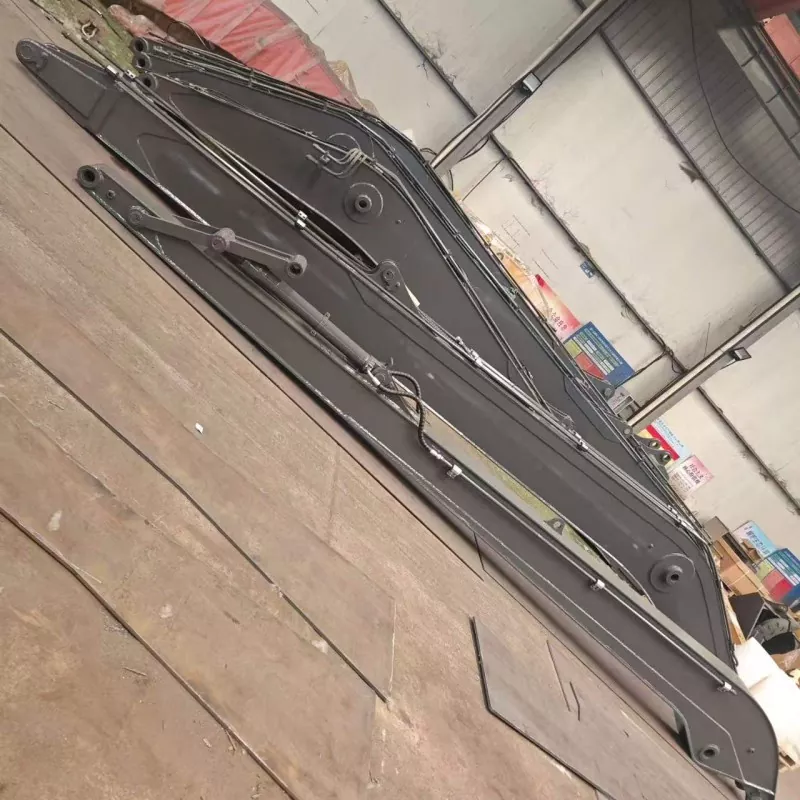

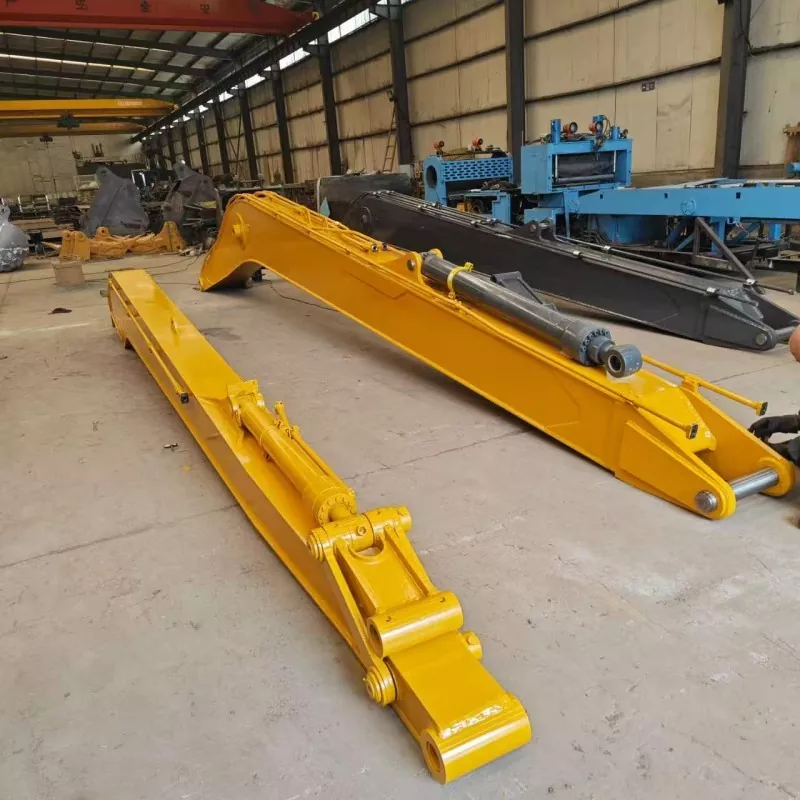

18 m hosszú kinyúlású kotrókeret CAT 320-hoz

Ha egy szabványos kotrógém nem éri el a kívánt munkaterületet, a meghosszabbított gém segíthet csökkenteni a gép áthelyezését és javítani a nehéz helyekhez való hozzáférést. A miénk18 m hosszú kinyúlású kotrókeret CAT 320-hozmély földmunkákhoz, folyókarbantartáshoz, rézsűalakításhoz és egyéb olyan projektekhez készült, ahol hosszabb vízszintes hatótávra van szükség. A XINGCHUANG-nál a kotrókereteket a gép részleteinek és a munkakövetelményeknek megfelelően testre szabjuk, segítve a vásárlókat a tényleges munkakörülményeiknek megfelelő tartozék kiválasztásában.

A meghosszabbított gém megváltoztatja a kotró munkatartományát és terhelési jellemzőit. Mielőtt kiválasztaná ezt a konfigurációt, javasoljuk, hogy ellenőrizze együtt a szükséges ásási mélységet, vízszintes hatótávolságot, a felszerelés súlyát, a kanál kapacitását és a gép stabilitását. Ezek a tényezők segítenek meghatározni, hogy a 18 méteres beállítás megfelelő-e az Ön projektjéhez.

Érje el a szükséges munkaterületet

Mélyásás és folyókarbantartás

A hosszabb szórókeret segítségével a kezelők olyan területeket érhetnek el, amelyekhez standard konfigurációval nehéz hozzáférni. A tipikus alkalmazások közé tartozik a folyami kotrás, csatornaszélesítés, vízelvezetési munkák, tófeltárás és vízvédelmi projektek. A kotrógép megfelelő partról vagy platformról dolgozhat, ha a helyszíni körülmények lehetővé teszik, így csökken a gép nehéz terepre való mozgatása.

Lejtőformázás és korlátozott helyek

Úttöltéseknél, vízelvezető csatornáknál és lejtős talajnál a meghosszabbított gém nagyobb munkasugarat biztosít a vágáshoz és az anyagleválasztáshoz. Segíthet az ásatásban is olyan területeken, ahol a gép áthelyezése korlátozott. A tényleges hatótávolság és ásási mélység a gém és a kar geometriájától, a kanál konfigurációjától, a talajszinttől és a gép beállításától függ.

Ellenőrizze a CAT 320 beállítását

Gyártás előtt javasoljuk, hogy ellenőrizze a pontos CAT 320-as modellt, a gép sorozatszámát, a meglévő szerelési méreteket, a csap átmérőket, a hidraulikus csatlakozásokat és a szükséges munkatartományt. Előfordulhat, hogy a modellnevek önmagukban nem elegendőek a különböző gyártási verziókhoz vagy gépkonfigurációkhoz való illeszkedés megerősítéséhez.

Erre18 m hosszú kinyúlású kotrókeret CAT 320-hoz, a terv megerősítése előtt áttekinthetjük a szükséges méreteket és az alkalmazás részleteit. A gémet, a kart, a kanál és a hidraulikus elrendezést teljes működő rendszernek kell tekinteni, nem pedig egyedül a gém hosszát.

Mit kell ellenőrizni rendelés előtt

• A gép adatai:CAT 320 verzió, sorozatszám és aktuális csatolókonfiguráció.
• Működési tartomány:Szükséges maximális ásási mélység, vízszintes hatótáv és ásási profil.
• Melléklet kiválasztása:Vödör típusa, kanál kapacitása és várható anyagsűrűsége.
• Hidraulikus elrendezés:Hengergeometria, tömlővezetés, csatlakozási pontok és működési követelmények.
• Az oldal feltételei:Talajstabilitás, dőlésszög, vízmélység és rendelkezésre álló munkaterület.

Szerkezeti tervezés és gyártás

Q355B Acélszerkezet

Q355B nagy szilárdságú, gyengén ötvözött acélt használunk az ehhez a termékhez meghatározott gémszerkezethez. Az anyagválasztás azért fontos, mert a meghosszabbított gém hajlító terhelést tapasztal az ásás és az anyagmozgatás során. A tervezés során figyelembe kell venni a lemezvastagságot, a vasalás elrendezését, a hegesztési varrat kialakítását és a tervezett munkaciklust.

Hegesztés és megerősítés

Gyártási folyamatunkban adott esetben robothegesztést is alkalmazhatunk, valamint megerősítést a kulcsfontosságú teherviselő területeken. A hegesztési varratok konzisztenciájára, a szerkezeti igazításra és a kritikus kötések ellenőrzésére összpontosítunk. A végleges hegesztési és megerősítési terv a jóváhagyott tervtől és az adott gépkonfiguráció követelményeitől függ.

Felület előkészítés

A homokfúvás és a felületbevonat segít megvédeni az acélt a korrózió ellen kültéri használat során. A vízzel, sárral vagy párás környezettel való gyakori érintkezést igénylő projekteknél javasoljuk, hogy az üzemeltetési feltételeket beszéljük meg csapatunkkal, hogy megfelelően kiértékelhető legyen a bevonatrendszer és a karbantartási követelmények.

Műszaki előírások

A fenti üzemi adatokat a vásárlás és használat előtt ellenőrizni kell a végleges jóváhagyott rajzzal és terhelési adatokkal. Előfordulhat, hogy a maximális hatótáv, ásási mélység és megengedett terhelés nem érhető el egyszerre. A vonatkozó specifikációkat a kotrógép adatainak és a tervezett alkalmazásának áttekintése után tudjuk megerősíteni.

Thaiföld folyószabályozási projekt

2025-ben öt testreszabott, 18 méter hosszú szórókeretet szállítottunk egy folyószabályozási projekthez Bangkokban, Thaiföldön. A munkálatok mélyvízi kotrással, mederszélesítéssel és lejtőszilárdítással jártak. A kivitelezőnek hosszabb munkatávra volt szüksége ahhoz, hogy elérje a folyó olyan szakaszait, amelyeket nehéz volt elérni szabványos gémekkel.

A benyújtott projektinformációk szerint a testreszabott berendezések segítettek a csapatnak elérni a célmunkaterület nagyobb részét, és javítani a kotrási munkafolyamatot. A bejelentett napi kotrási kapacitás 40%-kal nőtt, és a projekt 15 nappal a tervezett időpont előtt fejeződött be. Ezek az eredmények a jelentett projektfeltételekre vonatkoznak; A tényleges termelékenység a talaj típusától, a vízmélységtől, a vödör kiválasztásától, a kezelő gyakorlatától és a helyszín elrendezésétől függően változik.

Ez a projekt azt szemlélteti, hogy miért beszéljük meg a munkaterületet és a megcélzott működési tartományt, mielőtt fellendülést javasolnánk. Hasonló folyami, vízelvezető vagy önkormányzati projektek esetén áttekintjük a pályázat részleteit és tanácsot adunk a megfelelő konfigurációhoz szükséges információkkal kapcsolatban.

Rendelés és műszaki támogatás

A XINGCHUANG kotró tartozékokat gyárt, és támogatja a projektspecifikus konfigurációkat. CE-tanúsítvánnyal rendelkezünk, és az ügyfelek kapcsolatba léphetnek velünk, hogy megerősítsék a rendelésükhöz tartozó tanúsítványt és termékdokumentációt.

Árajánlat kéréséhez adja meg a kotrógép modelljét és sorozatszámát, a szükséges gém hosszát, a cél ásási mélységét, a működési sugarat, a kanál részleteit és a munkakörnyezet rövid leírását. A meglévő rögzítési pontokról készült rajzok vagy fényképek szintén hasznosak, ha rendelkezésre állnak.

A kompatibilitás, a specifikációk, a gyártási megállapodások és a szállítási idő megerősítése előtt felülvizsgáljuk a megadott információkat. A megrendelés részeként megbeszélhető a testreszabás, a telepítési útmutató, az exportdokumentáció és az értékesítés utáni műszaki támogatás.

Gyakran Ismételt Kérdések

Működhet-e egy 18 méteres gém a CAT 320-ason már használt kanállal?

Nem minden esetben. A kanál súlya, kapacitása, szerelési méretei és a kezelt anyag befolyásolja a munkaterhelést. Javasoljuk, hogy rendelés előtt erősítse meg velünk a kanál specifikációját, hogy a gém konfigurációja teljes beállításként értékelhető legyen.

Használhatom ezt a gémet víz alatti kotráshoz?

Alkalmas lehet folyók és vízi utak karbantartására, ha a gép helyzete, vízmélysége, talajviszonyok és rögzítési konfiguráció megfelelő. A meghosszabbított gém nem teszi a kotrógépet vízállóvá, és nem teszi szükségessé a part stabilitásának és üzembiztonságának felmérését. Kérjük, ossza meg a hozzávetőleges vízmélységet és a helyszín körülményeit a relevánsabb konfiguráció áttekintése érdekében.

A hosszabb gém csökkenti az ásási erőt?

A hosszabb munkatáv megváltoztatja a kotrógépre ható emelést és terhelést. A rendelkezésre álló ásási erő és a megengedett terhelés ezért a végső geometriától, a kanáltól, a hidraulikus rendszertől és a működési helyzettől függ. Nem javasoljuk, hogy feltételezzük, hogy a standard gém teljesítménye változatlan marad; a tervezett működési tartományt és terhelési követelményeket használat előtt felül kell vizsgálni.

Milyen információkra van szükség egy személyre szabott árajánlathoz?

Kérjük, adja meg a CAT 320 modellt és sorozatszámot, a kívánt szórókeret hosszt, a cél ásási mélységet és sugarat, a kanál adatait, a projekt alkalmazását és a szállítási célt. A meglévő rögzítési rajzok vagy szerelési méretek segíthetnek az illeszkedés felmérésében és pontosabb árajánlat elkészítésében.

Hogyan kell karbantartani a gémet folyóban vagy nedves környezetben?

A munkakörülményeknek megfelelő időközönként ellenőrizze a gémet, a hegesztési területeket, a csapokat, a perselyeket, a hidraulika vezetékeket és a védőbevonatot. Távolítsa el a felgyülemlett iszapot és törmeléket, javítsa ki a sérült bevonatot, és kezelje a szokatlan mozgást vagy a látható repedéseket, mielőtt folytatná a működést. Nedves vagy koptató környezetben az ellenőrzés gyakoriságának tükröznie kell a munka tényleges súlyosságát.

Tud CE-dokumentumokat és exporttámogatást nyújtani?

Megbeszélhetjük a rendeléshez rendelkezésre álló CE dokumentációt és exportkövetelményeket. Kérjük, vásárlás előtt ellenőrizze, hogy milyen dokumentumokra van szüksége a célpiacon, mivel a tanúsítási hatókör és az importkövetelmények termékkonfigurációnként és országonként változhatnak.
